Escáner Automotriz

Las computadoras automotrices son dispositivos electrónicos que controlan el funcionamiento del automóvil  se encargan de controlar la ignición  las revoluciones, el tiempo de apertura de los inyectores, monitorean los sensores del automóvil y envían señales a unos actuadores para que se lleve a cabo la operación correcta.

Cada fabricante incluye un puerto de comunicación  para la computadora del automóvil  cada fabricante es especifico e incluye un puerto diferente, mediante este puerto es posible percibir el funcionamiento del motor ya sea funcionando o estando apagado.

Universalmente hay un puerto que se conoce como OBDII Onboard Diagnostic, que significa computadora de diagnostica a bordo, este sistema es estándar y emite o grava un código único, para cada efecto o fallo que pudiese tener el automóvil  Al ser universalmente estándar (no todos los autos lo traen, pero si la mayoría , se le pude conectar un escáner para saber que código de error se precisa en el momento.

Normalmente cuando se genera un fallo, se emite un código y se enciende en el tablero la luz “check engine”, entonces el automovilista lleva el auto con un mecánico este conecta el escáner al puerto, y revisa el código universal, y de esa manera se interpreta la falla.

Por ejemplo una falla, seria mezcla rica, que se indica como sensor de oxigeno y el mecánico tiene la tarea de deducir e indagar el problema, quizá sensor defectuoso, inyector defectuoso, bujía defectuosa, cable defectuoso, filtro de aire sucio, etc…

7

Mecánica Automotriz

La mecánica automotriz es la rama de la mecánica que estudia y aplica los principios propios de la física y mecánica para la generación y transmisión del movimiento en sistemas automotrices, como son los vehículos de tracción mecánica.

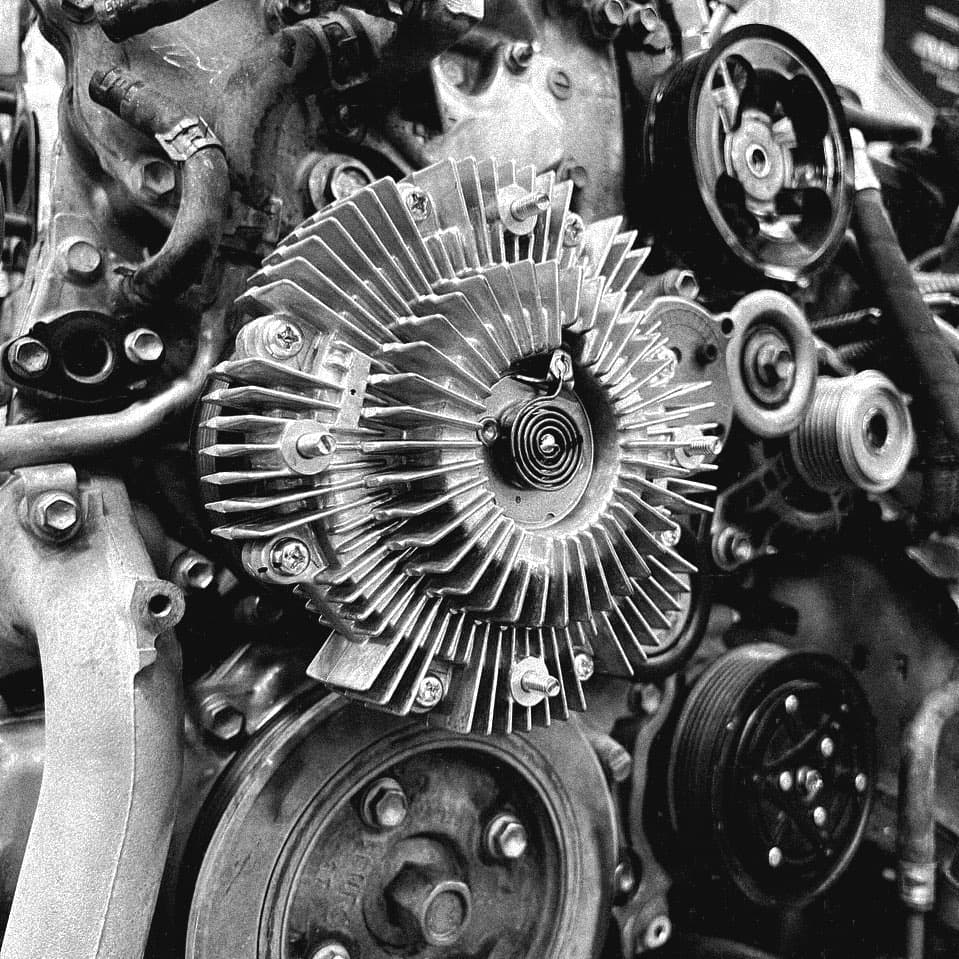

Motor

Es el elemento encargado de la generación del movimiento. Las diversas clases de motores son:
  • Motor de combustión interna alternativo
  • Motor Wankel
  • Motor diésel
  • Motor radial
  • Motor rotativo

Correa de distribución

La correa de distribución o dentada , es uno de los más comunes métodos de transmisión de la energía mecánica entre un piñón de arrastre y otro arrastrado, mediante un sistema de dentado mutuo que posee tanto la correa como los piñones, impidiendo su deslizamiento mutuo. Se emplea muy frecuentemente en motores Otto y diésel de 4 tiempos entre el cigüeñal y el árbol de levas, en motores de motocicletas y maquinaria industrial, de forma general, es una correa de goma que normalmente enlaza un generador de movimiento con un receptor de la misma por medio de poleas o piñones.

Árbol de levas

Un árbol de levas es un mecanismo formado por un eje en el que se colocan distintas levas, que pueden tener distintas formas y tamaños y estar orientadas de diferente manera,para activar diferentes mecanismos a intervalos repetitivos, como por ejemplo unas válvulas, es decir constituye un temporizador mecánico cíclico.

Embrague

El embrague es un sistema que permite tanto transmitir como interrumpir la transmisión de una energía mecánica a su acción final de manera voluntaria. En un automóvil, por ejemplo, permite al conductor controlar la transmisión del par motor desde el motor hacia las ruedas.

Caja de cambios

La caja de cambios o caja de velocidades (también llamada simplemente caja) es el elemento encargado de obtener en las ruedas el par motor suficiente para poner en movimiento el vehículo desde parado, y una vez en marcha obtener un par suficiente en ellas para poder vencer las resistencias al avance, fundamentalmente las resistencias aerodinámicas, de rodadura y de pendiente.

Árbol de transmisión

El árbol de transmisión o eje de transmisión es el elemento encargado de transmitir el movimiento del motor a las ruedas.

Grupo cónico-diferencial

Es el elemento de la transmisión que reparte la potencia del movimiento a las ruedas estabilizando la velocidad de las mismas dependiendo de las curvas.



6

Pintura Especializada

La pintura automotriz es un trabajo que se realiza en todo el mundo, tanto en las fábricas automotrices como en los talleres de reparación. Desde la creación del automóvil la pintura se usaba para decorar y embellecerlo, para darle un aspecto más atractivo. Pero esa no es la función principal de la pintura, ya que la más importante de todas es la prevención de corrosión (oxidación) al metal.

Función

En todo vehículo encontramos tres capas distintas, la cuales cumplen funciones distintas, que son las siguientes: – Wash Primer Se utiliza para mejorar la aderencia en superficies no ferrosas. – Primer También llamado como pintura base, aparejo o imprimante. Ayuda a prevenir el óxido y da un tono mate, la cual ayuda al chapista a encontrar posibles imperfecciones en la superficie para corregirlas. El color básico que se usa es el gris, pero existen otros como el amarillo, azul y blanco. Algunas marcas de pintura manejan el valor de sombra en el primer, ésto es: un primer con un tono en la escala de grises, que va desde un tono blanco hasta un tono negro, pasando por distintas intensidades de gris. Al utilizar un primer con la tonalidad de gris adecuada ayudamos a que el color que se va a aplicar cubra mas rápido y no se distorsione. Existen también primers entintables, a los cuales se les puede agregar tinta para que adquieran un tono similar al de la pintura de color que se va a aplicar, ayudando también a que la pintura de color cubra rápido y a que el tono no se distorsione.   – Pintura de color Este da el color deseado por el fabricante o por el cliente, dándole un aspecto completamente distinto. Normalmente las pinturas de colores sólidos dan una terminación semibrillo y las pinturas perladas dan una terminación opaca. – Barniz o Laca Acrílica Nombrado como pintura protectora. Sirve para dar un acabado más brillante y también cumple la función de proteger la pintura ante las condiciones climáticas, como el smog, lluvia, nieve, etc.

Tipos y mezclas

En el mercado actual se usan uno de estos tres tipos de pinturas que son: – Acrílicas (AC) Pintura de secado rápido, fácil manipulación, que otorga un acabado semibrillo. Se diluye con diluyente acrílico para su uso. El tiempo de secado para manipularlo puede tardar entre 30 min a 1 hr y el secado completo 1 día. – Poliuretano (PU) Pintura que se seca en presencia de un catalizador, la cual según su composición y recomendación del fabricante la proporción del catalizador puede variar (4:1, 3:1 y 2:1). Este otorga un acabado brillante (pintura sólida) y mate (pintura perlada). Se necesita diluyente poliuretano y catalizador para su uso. El secado puede variar según la cantidad de catalizador agregado. Para manipularlo tarda entre 1 a 2 horas y el secado completo entre 1 a 2 días. – Poliéster (Base) Pintura poliéster, conocido también como “base” es derivado del poliuretano. Su rápido secado hace que el trabajo sea más fácil, la cual otorga un acabado opaco, tanto en las pinturas solidas como perlados. Esto implica un uso de barniz para dar brillo. Solo requiere diluyente poliuretano para su uso. El tiempo de secado para su manipulación es de 10 a 30 min y el secado final 12 h .

Colores

Hoy en día existen una gran gama de colores, la cual tienen las siguientes características: – Sólidos Son denominados a las colores de un solo tono. – Mate Pintura que no esta hecha a base de barniz o laca. – Perlados Poseen pequeñas partículas de metal que otorga un cambio de tono según la luz que se lo vea. – Metalizados Esta dan un efecto metálico. Habitualmente se usan como fondo pinturas perladas o metálicas, para dar el efecto. – Escamas metálicas Es lo mismo que el perlado, sólo que las partículas de metal son más gruesas, haciendo que el cambio de tono sea mucho más notorio. – Tornasol: también conocido como pintura camaleón. Es lo último en tecnología en pintura. Esta cambia de color según el ángulo de visión, luz ambiental y forma de la pieza pintada. Su aplicación requiere un fondo negro mate.

Pulido

El pulido es el proceso final del trabajo de pintura. Este ayuda a quitar las imperfecciones de la pintura (pelusas, ojos de pescado, entre otros) y los deja con una terminación espejo. Cuando se pinta un automóvil, las capas nunca quedan lisas, ya que al aplicar capas de pinturas, quedan mezclados con pequeñas partículas de aire. Esta terminación es nombrada como “piel de naranja”. El pulido ayuda a corregir esto, ya que desgasta la piel de naranja dejándolo lo más parejo posible. Para que el trabajo de pulido sea bueno y seguro depende de algunos factores: – Las capas de pintura y barniz deben ser bien aplicadas, ni muy gruesas ni muy delgadas (primer = 12 – 18 µm, poliester = 18 – 30 µm, barniz = 30 – 40 µm), de lo contrario el pulido gastaría por completo el barniz dejando solo la capa de pintura, la cual no duraría mucho en las condiciones ambientales. Ademas dependiendo de los resultados que se quieran obtener, seran las capas de pintura y dedicacion que se le aplique al area que se quiera pintar. – La pintura tiene que estar muy bien seca, ya que de lo contrario este perderá notoriamente el brillo al pulirlo.

5

Suspensión

La suspensión en un automóvil, camión o motocicleta, es el conjunto de elementos que absorben las irregularidades del terreno por el que se circula para aumentar la comodidad y el control del vehículo. El sistema de suspensión actúa entre el chasis y las ruedas, las cuales reciben de forma directa las irregularidades de la superficie transitada.

4

Soldadura por puntos

La soldadura por puntos es un método de soldadura por resistencia que se basa en presión y temperatura, en el que se calienta una parte de las piezas a soldar por corriente eléctrica a temperaturas próximas a la fusión y se ejerce una presión entre las mismas. Generalmente se destina a la soldadura de chapas o láminas metálicas, aplicable normalmente entre 0,5mm y 3mm de espesor.

El soldeo por puntos es el más común y simple de los procedimientos de soldadura por resistencia. Los materiales bases se deben disponer solapados entre electrodos, que se encargan de aplicar secuencialmente la presión y la corriente correspondiente al ciclo produciendo uno o varios puntos de soldadura.
